9. 2층 바닥 장선 작업과 계단 골조작업

세칸 2007. 8. 12. 14:10

2층 바닥 장선 작업과 계단 골조작업

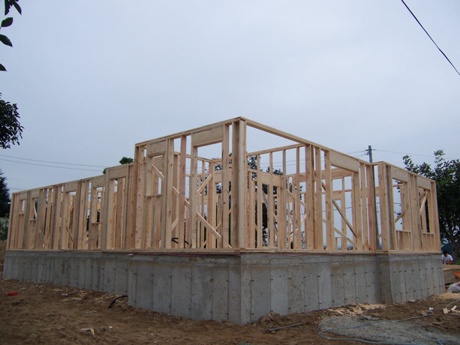

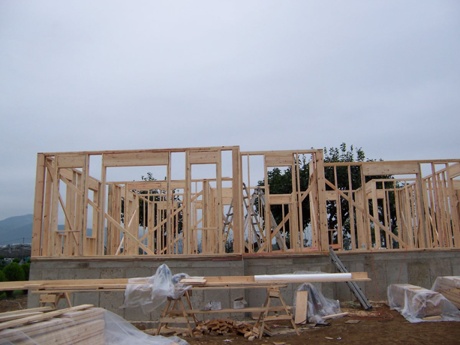

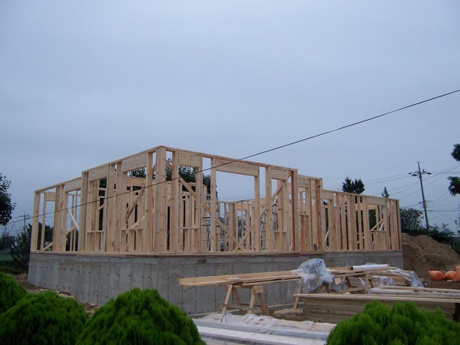

1층 벽체 작업 외부는 2X6로 내부는 2X4로

헤더(상인방)는 2X10을 사용하였구요.

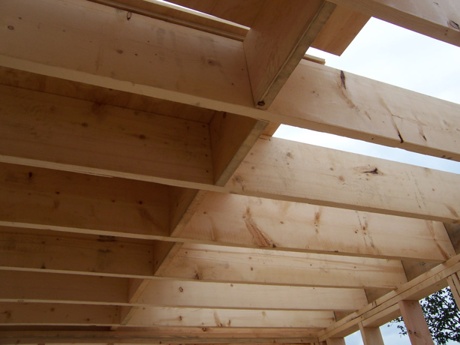

2층 바닥 장선은 2X12를 16인치(약 406mm) 간격으로 작업하였답니다.

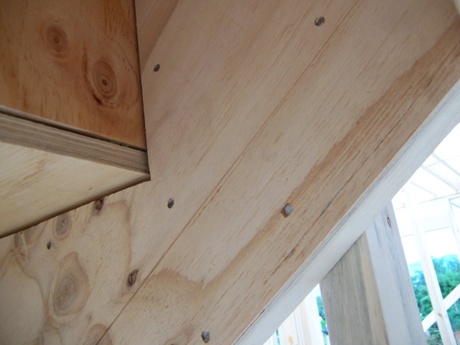

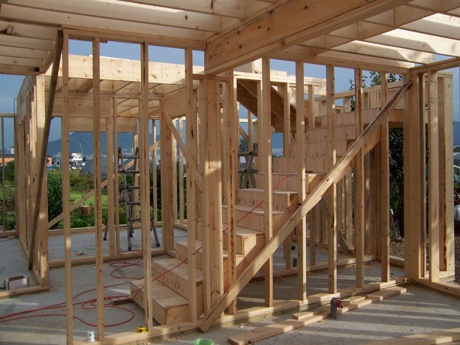

계단골조는 목재의 갈라짐을 방지 하기 위하여 미송합판으로 측면 보강하였구요.

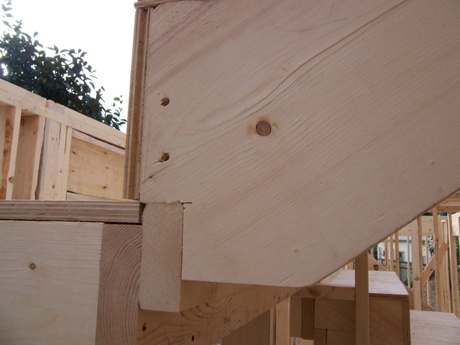

상.하에 걸침턱을 주어서 계단이 정확히 물리게 하였구요.

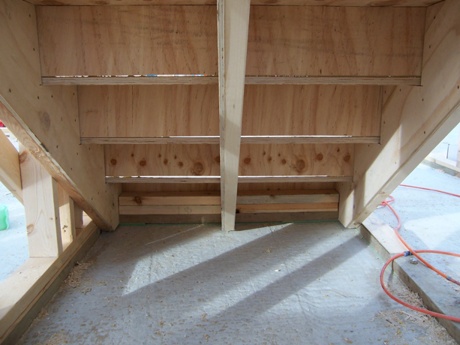

계단 골조 판재는 18mm  미송합판을 재단하여 글루(목조용 본드)로 해서 스크류 도금 못으로 고정 하였구요.

밑에 계단이 11단이구.위에 계단이 5단이랍니다.

좌측에 보이는 화장실로 인해서요.

계단 밑부분이 일부 1층에 화장실이 되므로 해서 토목 작업시 건축사님께 문의후 후면으로 600mm를 더 확장해서 시공하였답니다.

그리해서 화장실의 공간을 충분히 확보하였구요.

블럭 작업을 하였구요.

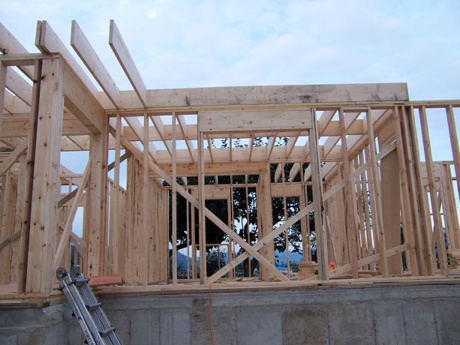

2층 바닥 장선을 마무리하구요.

바닥에 18mm  T&G미송합판(제혀쪽매)으로 시공할 거랍니다.
